铸铁镶铜闸门在制作时需要考虑到很多元素，它的结构也是经过深思熟虑的，下面跟着浙江杰亿阀门有限公司一起来解析铸铁镶铜闸门的结构。

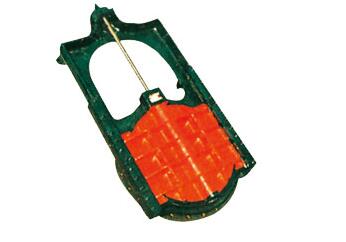

铸铁闸门主要由闸框和闸板两大部分组成。铸铁闸门的闸框是闸板的支承构件，也是闸板的运行滑道，由地脚螺栓安装固定在水闸闸墩及闸底板的二期混凝土中，将闸板所承受的全部水压力安全传递到闸室中。 为科学合理节约材料及减轻自重，铸铁闸门的断面制成格构式，断面尺寸按所受荷载大小和闸板运行情况综合考虑。闸板是用来封闭和开启孔口的活动挡水构件， 板面四周设铸铁边框梁，为提高闸板的强度，板面制成拱形，拱的圆心角按60度设计，以降低其所受的水压力。为了铸铁闸门便于制造、运输和安装，闸板可制成上下几部分，待到安装现场后再用螺栓连接组装成整体 ，连接处上下板设置法兰和筋板使其成为闸板的中间横梁，以提高闸板的纵向刚度， 在宽度方向设置纵向筋板，以提高其横向刚度，同时起到纵梁的作用。

看了上面的内容，相信大家都已经对铸铁镶铜闸门的结构有了一定的了解了。
